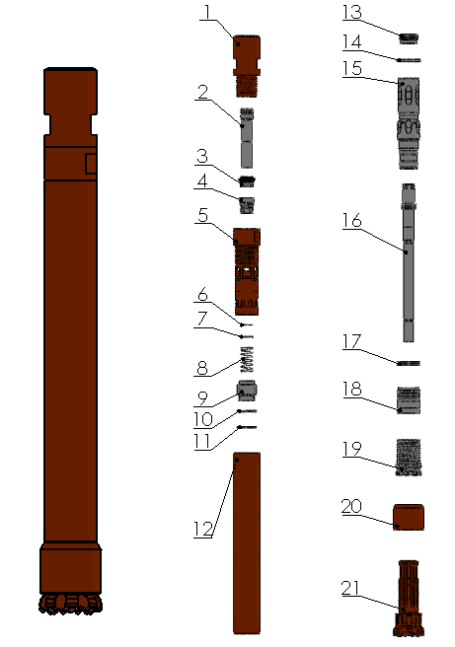

| 1 | 接頭 | 12 | 外缸 |
| 2 | 聯接管 | 13 | 限位卡套 |
| 3 | 逆止閥 | 14 | 卡環 |
| 4 | 過濾篩 | 15 | 活塞 |
| 5 | 內缸 | 16 | 采集管 |
| 6 | 卡簧 | 17 | 半圓卡 |
| 7 | Y型密封圈 | 18 | 襯套 |
| 8 | 彈簧 | 19 | 卡釬套 |
| 9 | 配氣座 | 20 | 耐磨套 |
| 10 | 橡膠圈 | 21 | R54潛孔鉆頭 |
| 11 | 墊片 |
|
零件號 Model |
連接螺紋 Connection thread |
尺寸 Size |
長度 Length |
外徑 Outer diameter(øD) |
Hole range |
運行壓力 Working pressure |
| Inch | Mm | |||||
| HD35 | API 2 3/8‘’Reg | 3‘’ | 930 | 82 | 90-110 | 1.0-1.5Mpa |

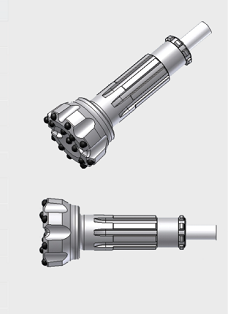

| HQL4 | API 2 3/8‘’Reg | 4‘’ | 1097 | 99 | 110-135 | 10.-2.5 Mpa |
| API31/2‘’Reg | 5‘’ | 1156 | 125 | 135-155 | 1.0-2.5 Mpa | |
| API3 3/8‘’Reg | 6‘’ | 1212 | 148 | 155-190 | 1.0-2.5 Mpa | |
| API41/2‘’Reg | 8‘’ | 1467 | 185 | 195-254 | 1.0-2.5 Mpa | |
| API51/2‘’Reg | 10‘’ | 1502 | 225 | 254-311 | 1.0-2.5 Mpa | |
| API65/8‘’Reg | 12‘’ | 1880 | 275 | 305-445 | 1.0-2.5 Mpa |
